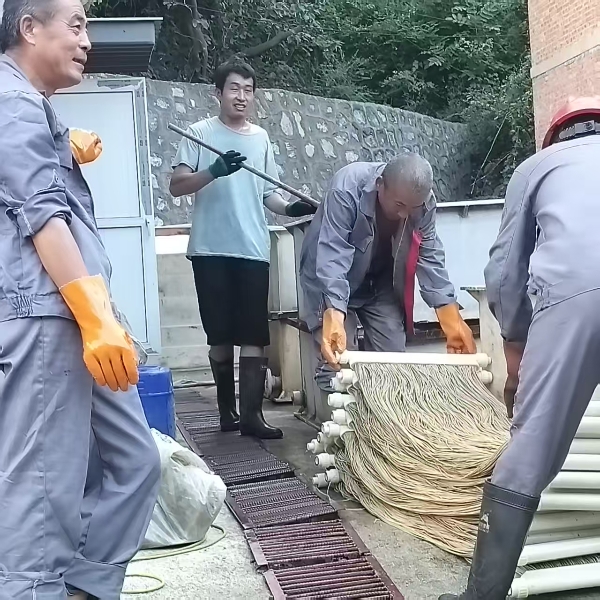

渗透膜的清洗药剂选择

清洗药剂选择（针对主要污染类型）：

酸性清洗剂：

目标：去除无机结垢、金属氧化物/氢氧化物。

常用药剂：盐酸、柠檬酸、草酸、磷酸、专用酸性清洗剂（常含螯合剂、表面活性剂）。

pH范围：通常2-4(柠檬酸pH3-4,盐酸pH2-3)。注意：醋酸纤维素膜不能用低于3的酸，聚酰胺膜要避免强酸长时间浸泡。

碱性清洗剂：

目标：去除有机污染、油脂、生物粘泥（需配合杀菌剂）、胶体。

常用药剂：氢氧化钠、专用碱性清洗剂（常含螯合剂、表面活性剂、分散剂、EDTA、STPP等）。

pH范围：通常10-12。注意：聚酰胺膜pH耐受上限通常为12（有时11.5），温度升高时耐受性降低。

杀菌消毒剂：

目标：杀灭微生物，剥离生物膜。

常用药剂：

氧化性：次氯酸钠。警告聚酰胺RO/NF膜严禁接触余氯（>0.1ppm），会导致膜永久性不可逆损坏！仅可用于UF/MF（需确认膜材质耐受性）或清洗后彻底冲洗去除余氯。使用时极其谨慎。

非氧化性：异噻唑啉酮（DBNPA）、戊二醛、季铵盐等。相对安全，适合RO/NF膜。是清除生物污染的主力。

专用清洗剂：市售配方，可能针对特定污染物（如铁垢专用、有机专用、生物专用）或为复合配方（酸碱+表面活性剂+螯合剂）。效果可能更好，操作更方便，但成本较高。

表面活性剂/螯合剂：常作为添加剂加入酸或碱清洗液中，增强润湿、渗透、分散和螯合金属离子的能力。

清洗关键参数控制：

温度：提高温度（通常在30-40°C，不超过膜耐受上限）能显著加快化学反应速度，提高清洗效果。但需注意温度升高也会降低膜耐受化学品的极限（如pH）。

pH：严格控制在所选药剂和膜材质允许的范围内。偏离最佳pH会降低清洗效果甚至损伤膜。

流量：低流量浸润和高流量冲刷相结合。流量过低无法有效冲刷，过高可能压实污染物或损伤膜元件（尤其旧膜）。遵循膜厂商建议。

浓度：按清洗剂说明和污染程度配制，并非浓度越高越好。过高浓度可能损伤膜或形成二次沉淀。

时间：循环和浸泡时间需足够让化学反应完成，但过长可能无益甚至有害。根据经验、污染程度和清洗效果调整。
